相同底材的不同处理方式对阴极彩色电泳涂料漆膜色差的影响
随着电泳涂装技术的不断发展，电泳漆在家电、五金等方面也得到了越来越多的使用。根据市场的需要，电泳漆的颜色也越来越丰富，不再仅限于黑色和灰色了。所以阴极彩色电泳漆就得到了普及，因此色差的控制就成为了困扰彩色电泳漆用户的一个难点问题了。
下面泓和顺小编就来讲解一下这个色差的形成机理和怎么来解决这个问题。
色差的形成机理：
电泳漆在其交联固化时由于交联剂的关系，会产生一点黄变，但是这种黄变是可以通过色浆加以调整的，属于可控范围的黄变。客户在实际的电泳涂装过程中，在一些经过酸洗的钢铁底材上仍会出现较大的黄变现象，而一些镀锌件和铝合金产品就不会有很大的色差变化，这是怎么回事呢？原因就是由于钢铁底材在酸性潮湿的环境下与氧气发生反应，被氧化成Fe2+(浅绿色)和Fe3+(黄褐色)离子，在高温固化过程中，Fe2+和Fe3+的一些化合物导致漆膜黄绿相增加，导致出现色差问题。而Zn2+与Al3+均是无色的离子，因此即使有溶出，对于漆膜的色相影响也并不明显。

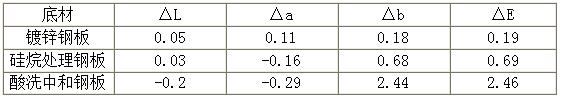

下图为阴极彩色电泳漆以同样的材质在同样的工艺条件下，经过不同表面处理电泳后漆膜的色差对比数据。
图：不同底材处理方式对阴极彩色电泳涂料漆膜色差的影响
从上图可以明显的看出：镀锌钢板由于镀锌层颜色较浅，因此颜色最为接近；而硅烷处理后的钢板由于封闭了底材，有一点黄变，但并不是很明显；而酸洗除锈后在通过弱碱中和的钢板由于加热时底材直接与水接触，产生了Fe3+离子，再加上酸洗时产生的Fe2+离子，使漆膜黄绿相，导致色差明显。
通过上面的对比分析，就容易得出了黄变的问题所在了。那有什么解决办法呢？目前比较理想的解决办法就是：在使用彩色阴极电泳涂料对钢铁底材进行电泳前处理时，尽量使用机械除锈，比如采用喷砂、打磨或者抛丸等工艺来替代酸洗工艺，尽可能使用锌系磷化与硅烷处理，避免铁离子影响电泳漆膜的彩色效果。
深圳市泓和顺科技有限公司是一家电泳漆厂家，同时可提供电泳涂装解决方案设计；电泳涂装生产线设计、建设；电泳技术支持；售后服务保障于一体的专业服务。尤其在彩色电泳漆领域有着丰富的经验，如果大家对：不同底材处理方式对阴极彩色电泳涂料漆膜色差的影响问题还没能明白的，欢迎来电咨询了解。
