电泳漆泳透力检测方法之一钢管法简述

2017/3/16 15:50:23 来源:泓和顺电泳漆 编辑:Jiny 浏览人次:762
内容摘要:电泳漆的泳透力也叫做泳透率,就是指电泳涂料工作液在电场的作用下,工件背离阴极(或阳极)被电泳上漆的能力。

电泳漆泳透力检测方法之钢管法简述

电泳漆的泳透力也叫做泳透率,就是指电泳涂料工作液在电场的作用下,工件背离阴极(或阳极)被电泳上漆的能力。也就是说被电泳工件的内框,焊接缝等部位能电泳上漆的能力。正是因为电泳漆有这种特效,才解决了汽车驾驶室内表面空腔零部件及焊缝间的涂漆,防腐蚀问题。电泳漆的泳透力越高,则被电泳的工件内腔和焊缝内表面的涂膜越厚,防腐蚀性能也越好,高泳透力电泳漆也是目前的电泳市场的发展趋势,所以,正确使用泳透力检测方法及准确鉴定电泳漆泳透力十分重要。

测定电泳漆泳透力的方法有3种:钢管法、伏特盒法、4枚盒法。通过实践经验总结,4枚盒法比钢管法和伏特盒法更接近于模拟生产实际,使电泳漆的质量验证更科学,更准确。

今天我们就之重点讲一下钢管法:

取一个高220mm,外径25mm,内径20mm的不锈钢管,将长230mm,宽15mm,厚1mm的钢板条插入其中,作为泳涂工件,通过钢板条的泳涂情况即可反应该电泳漆工作液对工件内腔的泳涂能力,即泳透力,此种方法的电泳槽采用高240mm,内径54mm的塑料或玻璃制的圆筒型槽,电极采用周长185mm,高100mm的薄紫铜片围成圆筒状,紧贴电泳槽内壁放置,并在此电极上引出导线。AED工件为阳极,CED工件为阴极。

评价方法

钢管法以内板(空腔)的泳涂高度(cm)和外表面的涂膜高度(cm)之比(%)作为评价对象。

计算公式:泳透力(%)=(实膜高度+1/2虚膜高度)÷200×100%

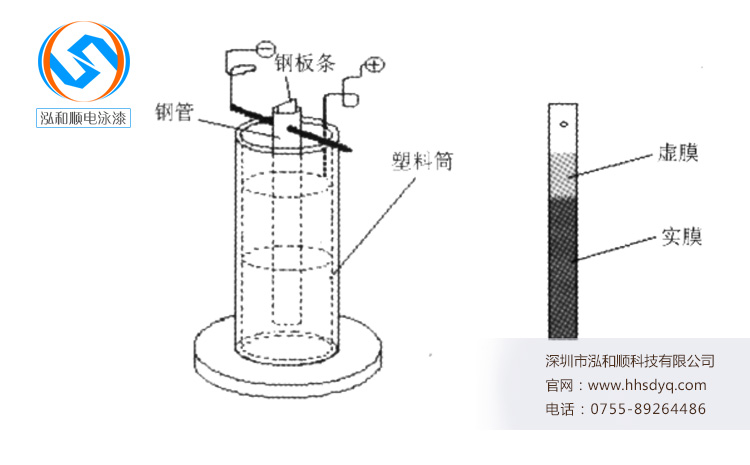

测定装置如图所示:


图:钢管法泳透力测定装置
